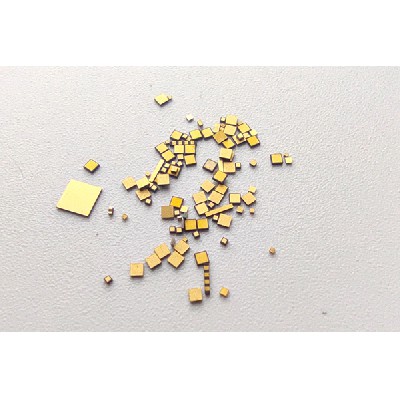

单层芯片电容的几种类型
从结构类型分类,单层芯片电容可分为以下几种类型:
一、电极全覆盖型:在产品设计过程中,两面电极为相同面积能提供大电容值。该设计便于客户在使用过程中,很好地匹配电容宽度与线路板导体线宽。
二、电极留边型:在产品一端电极或两端电极的边缘留边。这种留边量设计,可以在装配过程中降低短路的可能性。
三、多片阵列型:将多个芯片电容组合为一体,可以节省装配过程中的安装空间和安装成本。
四、二进制可调型:芯片电容中的多个电容具有二进制关系,便于客户进行线路调试。
五、双片串联型:两个电容串联结构,共面波导,省略搭线连接,可提高谐振频率。
根据芯片电容瓷介材料分类,可以分为以下几种:
Ⅰ类瓷介:材料介电常数较小,其特点是电容量随温度变化率小,产品电容量随温度呈线性变化,电气性能稳定,常用于对稳定性、可靠性要求较高的高频、较高频的微波电路中。
Ⅱ类瓷介:材料介电常数较大,在规定温度范围内电容量变化率较大,产品电容量随温度呈非线性变化,适用于隔直、耦合、旁路和滤波电路及对可靠性要求较高的中、低频场合。
Ⅲ类瓷介:材料介电常数通常大于10,000,属于晶界层结构,产品电容量随温度呈非线性变化,常用于旁路和滤波电路。由于介电常数大,可实现高容体比。
文章源自:广东芯片电容http://www.sanjv.com
